Технологія газотурбін: принципи та застосування

Газові турбіни є однією з найуніверсальніших і найефективніших технологій генерації електроенергії в сучасній інженерії. Ці видатні машини перетворюють хімічну енергію палива на механічну енергію з винятковим співвідношенням потужності до ваги, що робить їх незамінними у багатьох галузях. Від живлення реактивних літаків до виробництва електроенергії для цілих міст — газові турбіни революціонізували спосіб використання енергії.

Робочий принцип: цикл Брайтона

Цикл Брайтона складається з чотирьох ключових процесів:

1. Стиснення: Навколишнє повітря засмоктується і стискається, підвищуючи тиск і температуру.
2. Згоряння: Паливо впорскується і запалюється у стисненому повітрі, створюючи високотемпературний газ під високим тиском.
3. Розширення: Гарячий газ розширюється через турбінну секцію, перетворюючи теплову енергію на механічну.
4. Відпрацьовані гази: Викидаються через систему рекуперації тепла у застосуваннях виробництва електроенергії.
5.

Цей безперервний цикл створює самодостатній процес після запуску. Турбіна витягує достатньо енергії для живлення компресора, а решта використовується для виробництва електроенергії або руху літака.

Ключові компоненти газової турбіни

Сучасні газові турбіни — це дива точної інженерії, кожен компонент розроблений так, щоб витримувати екстремальні умови при збереженні оптимальної продуктивності. Чотири основні секції працюють у гармонії, перетворюючи паливну енергію на корисну енергію.

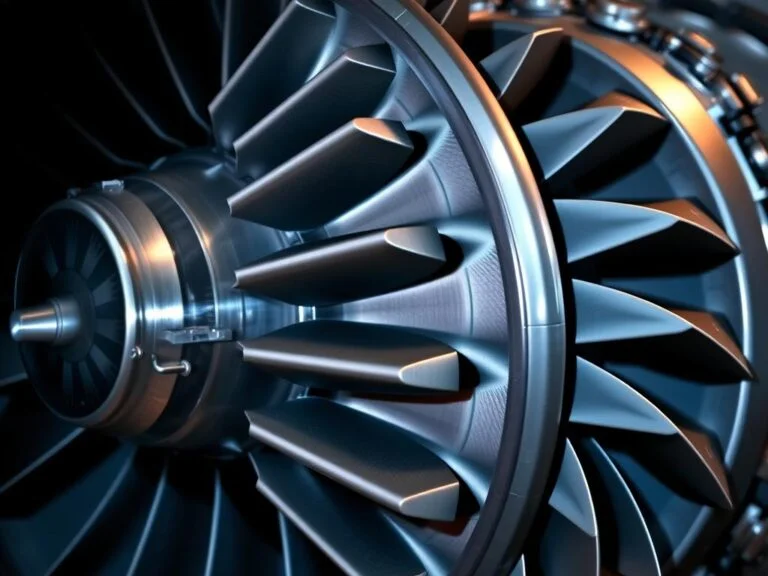

Секція компресора

Секція компресора слугує легенями газової турбіни, засмоктуючи навколишнє повітря та створюючи тиск перед згорянням. Сучасні компресори зазвичай використовують кілька ступенів чергування лопать статора та лопатей ротора, поступово підвищуючи тиск повітря до 30 разів від атмосферного рівня.

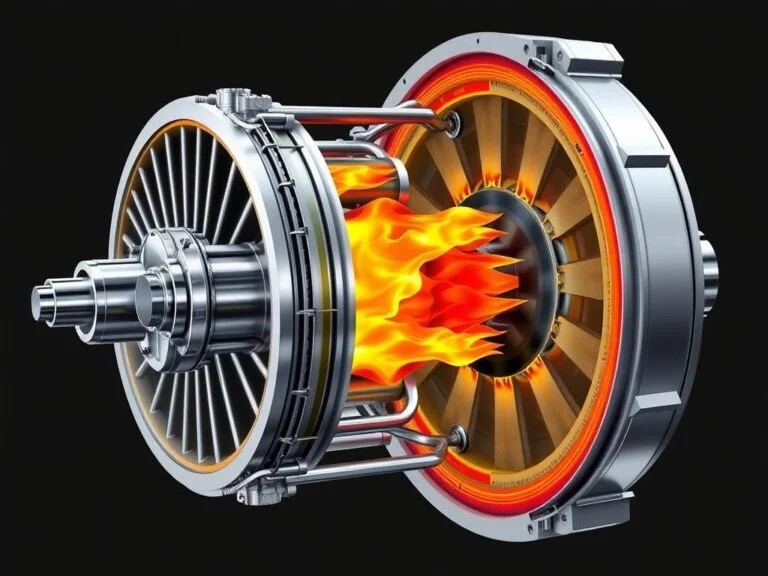

Камера згоряння

Камера згоряння — це місце, де паливо зустрічається зі стисненим повітрям у ретельно контрольованому середовищі. Сучасні камери згоряння використовують сучасні конструкції, такі як кільцеві камери згоряння або кільцеві конструкції, щоб забезпечити стабільне та ефективне горіння при мінімізації викидів. Температури тут можуть перевищувати 1 600°C (2 900°F), що вимагає складних систем охолодження та сучасних матеріалів.

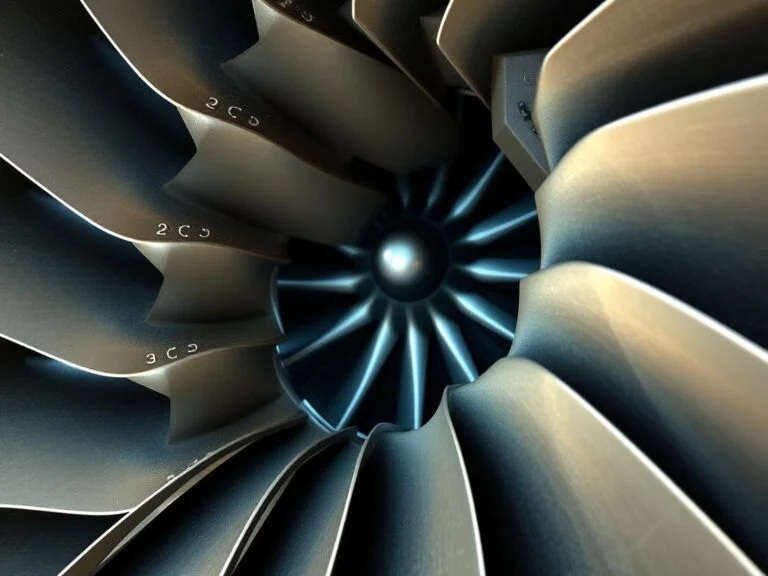

Секція турбіни

Секція турбіни отримує енергію з гарячого, високотискового газового потоку. Кілька ступенів точно спроектованих лопатей турбіни перетворюють теплову та кінетичну енергію газу на обертову механічну енергію. Ці компоненти повинні витримувати екстремальні температури та механічні напруження, що вимагає сучасних матеріалів, таких як монокристалічні суперсплави та складні методи охолодження.

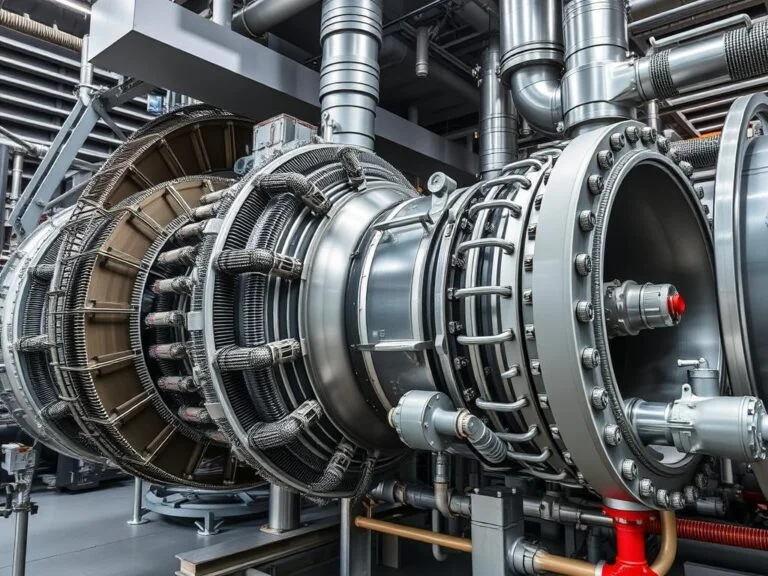

Вихлопна секція

Вихлопна секція керує потоком відпрацьованих газів після вилучення енергії. У сфері виробництва електроенергії це часто включає парогенератори з рекупірацією тепла (HRSG), які захоплюють відпрацьоване тепло для виробництва пари для додаткового виробництва електроенергії на комбінованих електростанціях.

Типи газових турбін: аеродеривати та важкі

Газові турбіни зазвичай поділяються на дві основні категорії, кожна з яких має унікальні характеристики, пристосовані для різних застосувань.

Газотурбіни з аеропохідними адаптовані з авіаційних реактивних двигунів для промислових і морських застосувань. Їхні основні переваги включають:

1. Виняткові співвідношення потужності до ваги
2. Можливості швидкого запуску та вимкнення (від 5 хвилин)
3. Вища ефективність у менших діапазонах потужності (зазвичай 1-100 МВт)
4. Модульна конструкція полегшує обслуговування
5. Більша операційна гнучкість для циклічної та пікової застосувань
6. Приклад: Серія GE LM6000, що походить від авіаційного двигуна CF6, видає до 56 МВт з ефективністю понад 40% у простому циклі.

Важкі промислові газові турбіни спеціально створені для виробництва електроенергії та великих промислових застосувань. Їхні основні переваги включають:

1. Вища потужність (зазвичай 15-600 МВт)
2. Надійна конструкція для безперервної роботи (8 000+ годин між технічним обслуговуванням)
3. Вища ефективність у застосуваннях у комбінованому циклі (понад 63%)
4. Нижчі витрати на обслуговування за кіловат-годину
5. Оптимізовано для виробництва електроенергії з базовим навантаженням
6. Приклад: турбіна Siemens SGT5-9000HL генерує 593 МВт з провідною в класі ефективністю для великих електростанцій.

Застосування у виробництві електроенергії. У виробництві електроенергії газові турбіни відзначаються у кількох конфігураціях:

1. Прості циклові установки - для пікової потужності та стабільності мережі
2. Комбіновані циклові установки - досягають ефективності 60%+ завдяки відновленню тепла від відпрацьованих газів
3. Когенераційні системи, що забезпечують як електроенергію, так і корисне тепло
4. Стабілізація мережі та резервне забезпечення для відновлюваної енергетики
